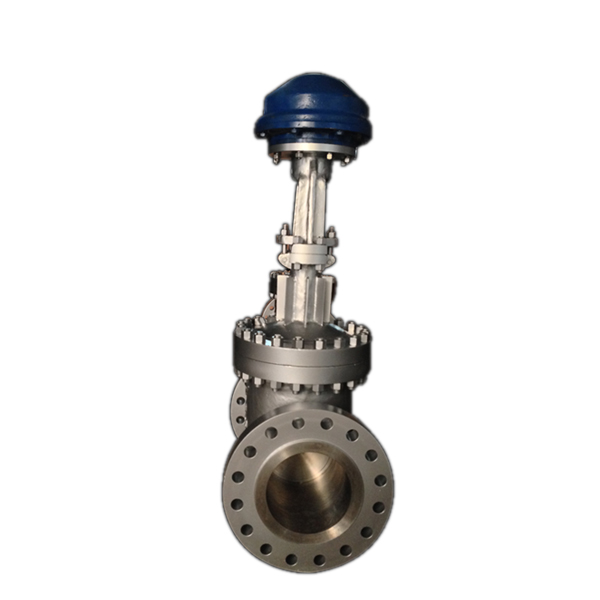

产品分类气动切断闸阀
产品介绍：
气动切断闸阀是气动单闸板的更新产品，它改变了单闸板是启动提升力大，闸阀易磨损密封性差，使用寿命短，手、自动切换程序复杂易产生误操作等缺陷，从而提高了阀门的密封性和使用寿命。
适用于工艺管路气体、液体的截流和泄放、泄压之用，广泛应用于石油输送、储油罐区、化工装置以及治金、电站轻工造纸、油品储运等二位式控制系统中。
应用范围：
气动切断闸阀性能可靠、操作切换和维修方便，已被石油、化工、海运等部门广泛用于对各类介质控制。
结构特点：
1、气动切断闸阀配有气动执行机构和手动机构
2、闸阀执行器采用双层气缸结构，它与单气缸式气动闸阀相比，提升力增大了一倍
3、解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病
4、具备缓冲机构，能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时也能避免闸板卡死的现象
标准规范：
型 号 | 公称压力 Mpa | 试验项目（Mpa） | 工作温度 ℃ | 适用 介质 | ||
强度（水） | 密封水 | 低压气密封 | ||||
Z644HC-10C | 1.0 | 1.5 | 1.1 | 0.6 | ≤350 | 干粉尘、灰渣水等 |
设计与制造标准 | 连接端尺寸 | 结构长度 | 检验与试验 | 材料 | 标志 | 供货 |
JB/T12224 | JB/T79.1 | 厂商标准 | GB/T9092 | GB/T12229/30 | GB/T12220 | GB/T12252 |
零件材料与工况：
名称 |
| ||||
阀体 | WCB | WC9 | Cr5Mo | CF3,CF8 | CF3M,CF8M |
阀盖 | WCB | WC9 | Cr5Mo | CF3,CF8 | CF3M,CF8M |
阀板 | WCB+13cr | WC9+HF | Cr5Mo+HF | CF3,CF8 | CF3M,CF8M |
支架 | WCB | WC9 | Cr5Mo | CF3,CF8 | CF3M,CF8M |
阀棒 | 13cr | 25Cr2Mov | Cr5Mo | CF3,CF8 | CF3M,CF8M |
垫片 | 缠绕垫片304+石墨 | 缠绕垫片 | |||
304+PTFE | 316+ PTFE | ||||
填料 | 增强柔性石墨 | 304+石墨 PTFE或柔性石墨 L316+石墨 |
